熱電偶的優點

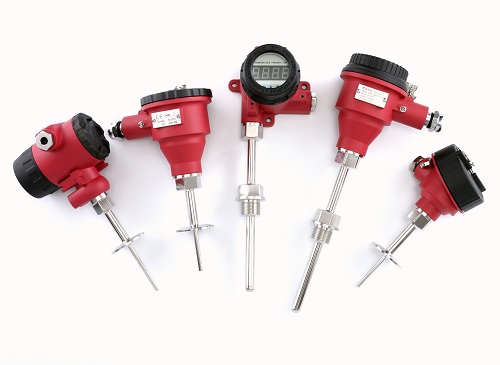

1 .測量精度高。 由于熱電偶直接與被測對象接觸，因此不受中間介質的影響。 2 .測量范圍廣。 一般的熱電偶可以從-50~+1600℃持續測定，特定的特殊的熱電偶zui可以測定到-269℃(例如金鐵鎳鉻合金)，可以測定到+2800℃(例如鎢-錸)。 3 .結構簡單，使用方便。 熱電偶通常由兩種不同的電線組成，且不受大小和開頭限制，外面有保護套，使用方便。 熱電偶測溫的基本原理是將兩種不同材料的導體或半導體a和b焊接在一起，構成一個閉合電路。 當導體a和b的兩個執著點1和2之間存在溫度差時，在兩者之間產生電動勢，在電路中產生大電流的現象被稱為熱電效應。 熱電偶利用這個效果發揮作用。 熱電偶的種類和結構為1，熱電偶種類常用的熱電偶可分為標準熱電偶和非標準熱電偶2種。 所謂被調出的標準熱電偶，是國家標準規定了熱電勢和溫度的關系、允許誤差、統一的標準熱電偶尺度的熱電偶，可以選擇其設置的表示計。 未標準化的熱電偶不及使用范圍或數量級標準化的熱電偶，一般也沒有統一的標度表，主要用于特殊情況下的測量。 標準化熱電偶:我國自1988年1月1日起，熱電偶和熱阻均按IEC國際標準生產，將s、b、e、k、r、j、t 7種標準化熱電偶指定為我國統一設計型熱電偶。 2、熱電偶的結構形式為了保證熱電偶可靠穩定地工作，(1)構成熱電偶的兩個熱電極的焊接必須牢固。 (2)兩個熱電極相互絕緣，必須防止短路(3)補償導線與熱電偶自由端的連接簡單可靠。 (4)保護套必須保證熱電極和有害介質充分隔離。 熱電偶的冷卻溫度補償，熱電偶的材料一般是貴重的(特別是s型熱電偶等貴金屬熱電偶)，但從測溫點到計量?jī)x表的距離遠，為了節約熱電偶的材料，降低成本，通常使用補償導線將熱電偶的冷卻端(自由端)延伸到溫度比較穩定的控制室內，與計量?jī)x表端子連接。 必須指出，熱電偶補償導線的作用只是將熱電偶的冷端子移動到控制室的儀表端子，不能消除冷端子的溫度變化對測溫的影響，不能進行補償。 因此，為了補償冷卻溫度t0&ne，還需要其他修正方法，對0℃下的測溫產生影響。 使用熱電偶補償導線時，要注意形式一致，不能搞錯極性，補償導線和熱電偶連接端的溫度不得超過100℃。

本文熱電偶高頻詞： 測量  補償導線
